สายการผลิตการดึงออกของกระบอกปากกาพลาสติก PP

สายการผลิตพลาสติกสำหรับผลิตแกนปากกา PP

1. ภาพรวม

สายการผลิตพลาสติกสำหรับผลิตแกนปากกา PP สีเดียวและหลายสีนี้เป็นอุปกรณ์ที่มีประสิทธิภาพสูงและเป็นอัตโนมัติที่พัฒนาขึ้นเป็นพิเศษสำหรับปากกาลูกลื่น ปากกาเจล ปากกาสีน้ำ ปากกามาร์กเกอร์ และแกนปากกาพลาสติกอื่นๆ ใช้วัสดุเม็ดพลาสติกโพลีโพรพิลีน (PP) เป็นวัตถุดิบหลัก และใช้เทคโนโลยีการขึ้นรูปด้วยการอัดรีดที่ทันสมัย สายการผลิตนี้สามารถผลิตแกนปากกาพลาสติกแบบสีเดียว สองสี และหลายสีแบบร่วมอัดรีดได้อย่างยืดหยุ่น มีรูปลักษณ์ที่ยอดเยี่ยม ความแม่นยำของมิติสูง และประสิทธิภาพการผลิตที่เสถียร มีการใช้งานอย่างแพร่หลายสำหรับการผลิตขนาดใหญ่และได้มาตรฐานในองค์กรผู้ผลิตเครื่องเขียน

สายการผลิตนี้รวมเครื่องอัดรีดความแม่นยำสูง แม่พิมพ์ขึ้นรูปพิเศษ ถังน้ำหล่อเย็นไฟฟ้า 3 มิติ และเครื่องดึงและตัดขับเคลื่อนด้วยเซอร์โว ติดตั้งระบบควบคุมอุณหภูมิอัตโนมัติ ระบบป้อนอัตโนมัติ และระบบควบคุมอัจฉริยะ ทำให้การผลิตต่อเนื่องและเป็นอัตโนมัติเต็มรูปแบบ สามารถแก้ไขปัญหาทั่วไปในการผลิตแกนปากกาแบบดั้งเดิมได้อย่างมีประสิทธิภาพ เช่น ความแม่นยำต่ำ สีไม่สม่ำเสมอ และความยาวในการตัดไม่คงที่ แกนปากกาสำเร็จรูปมีพื้นผิวเรียบ ความหนาผนังสม่ำเสมอ และสีเต็มรูปแบบ ตรงตามมาตรฐานคุณภาพของอุตสาหกรรมเครื่องเขียนอย่างสมบูรณ์

2. วัตถุดิบหลัก: เม็ดพลาสติก PP

สายการผลิตนี้ใช้เม็ดพลาสติกโพลีโพรพิลีน PP เกรดอาหารหรือเกรดทั่วไป ซึ่งเป็นวัสดุที่เหมาะสำหรับแกนปากกาพลาสติก โดยมีข้อดีดังนี้:

- ประสิทธิภาพการแปรรูปที่ยอดเยี่ยม: การไหลของหลอมเหลวที่ดี ช่วงอุณหภูมิการแปรรูปกว้าง (180-260°C) การอัดรีดที่เสถียร ไม่ก่อให้เกิดการแตกหักของวัสดุ ฟองอากาศ หรือการไหม้เกรียมได้ง่าย

- ประสิทธิภาพผลิตภัณฑ์ที่เชื่อถือได้: ความแข็งปานกลาง ความเหนียวดี ทนทานต่อการสึกหรอ ปลอดสารพิษและไม่มีกลิ่น เหมาะสำหรับการประกอบ การพิมพ์ และการปรับสภาพพื้นผิว

- คุ้มค่า: หาแหล่งที่มาได้ง่ายและประหยัด สามารถเติมมาสเตอร์แบทช์สีสำหรับผลิตภัณฑ์สีเดียว และการร่วมอัดรีดหลายสีช่วยให้ขึ้นรูปได้ในขั้นตอนเดียวโดยไม่ต้องย้อมสีซ้ำ

- เป็นมิตรต่อสิ่งแวดล้อมและรีไซเคิลได้: วัสดุ PP สามารถรีไซเคิลได้ สอดคล้องกับข้อกำหนดการผลิตสีเขียว

3. ส่วนประกอบและพารามิเตอร์อุปกรณ์หลัก

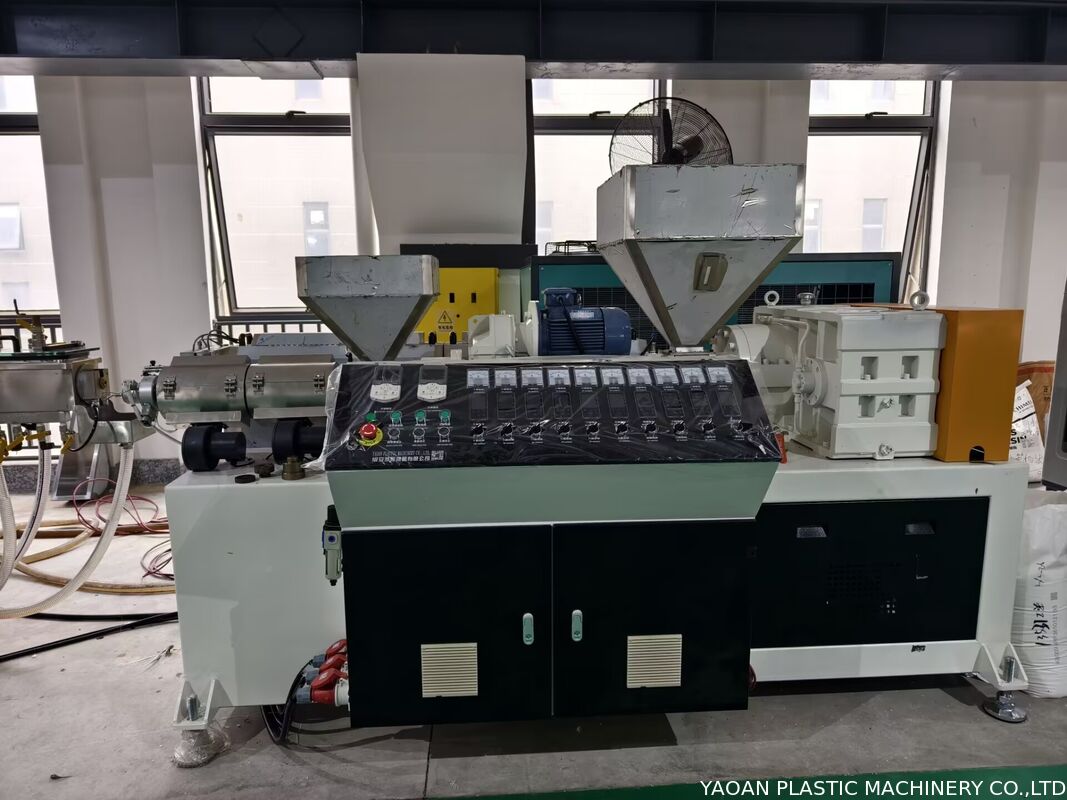

3.1 เครื่องอัดรีดสกรูเดี่ยว (เครื่องหลัก)

เครื่องอัดรีดได้รับการออกแบบมาเป็นพิเศษสำหรับการหลอมเม็ดพลาสติก PP เพื่อให้แน่ใจว่ามีการหลอมที่เพียงพอและการผสมที่สม่ำเสมอ

- สกรู: เส้นผ่านศูนย์กลาง 55 มม. / 65 มม., อัตราส่วน L/D 28:1 / 30:1, ทำจากเหล็กกล้าอัลลอยด์ 38CrMoAlA พร้อมการชุบไนไตรด์และการขัดเงา

- กระบอกสูบ: การให้ความร้อนแบบแบ่งส่วนพร้อมระบบระบายความร้อนด้วยอากาศหรือน้ำอิสระ ความแม่นยำในการควบคุมอุณหภูมิ ±1°C

- ระบบขับเคลื่อน: มอเตอร์ความถี่แปรผัน กำลัง 7.5-15kW การทำงานที่เสถียรและเสียงรบกวนต่ำ

- ระบบป้อน: เครื่องป้อนสุญญากาศอัตโนมัติพร้อมเครื่องอบแห้งแบบถังเพื่อกำจัดความชื้นและหลีกเลี่ยงฟองอากาศในผลิตภัณฑ์สำเร็จรูป

3.2 แม่พิมพ์ขึ้นรูปพิเศษ

แม่พิมพ์เป็นส่วนประกอบสำคัญที่ช่วยให้มั่นใจในรูปทรง ความหนาผนัง และเอฟเฟกต์สีของแกนปากกา

- แม่พิมพ์สีเดียว: ทำจากเหล็กแม่พิมพ์คุณภาพสูง การออกแบบช่องทางการไหลเรียบ ความหนาผนังปรับได้ตั้งแต่ 0.8-1.5 มม. ข้อผิดพลาดของมิติ ≤0.05 มม.

- แม่พิมพ์ร่วมอัดรีดหลายสี: โครงสร้างช่องทางการไหลแบบคอมโพสิตหลายชั้น รองรับการร่วมอัดรีดสองสีหรือสามสี โดยมีชั้นสีที่ชัดเจนและไม่มีการผสมสี

- การปรับแม่พิมพ์: ติดตั้งกลไกการปรับละเอียดเพื่อความสม่ำเสมอของความหนาผนัง การเปลี่ยนแม่พิมพ์สามารถทำได้ภายใน 30-60 นาที

3.3 ถังน้ำหล่อเย็นไฟฟ้า 3 มิติ

ถังน้ำหล่อเย็นไฟฟ้า 3 มิติช่วยให้การหล่อเย็นและการขึ้นรูปมีความแม่นยำเพื่อหลีกเลี่ยงการงอและการเสียรูป

- การปรับ 3 มิติ: การปรับด้วยไฟฟ้าในทิศทางขึ้น-ลง ซ้าย-ขวา และหน้า-หลัง ความแม่นยำในการวางตำแหน่ง ±0.1 มม.

- ระบบหล่อเย็น: โซนก่อนหล่อเย็น หลัก และขึ้นรูป ระบบน้ำหล่อเย็นหมุนเวียนพร้อมอุณหภูมิที่ควบคุมได้ 20-30°C

- วัสดุ: สแตนเลส 304 ทนทานต่อการกัดกร่อนและทำความสะอาดง่าย ความยาว 3-5 ม. สามารถปรับแต่งได้

3.4 เครื่องดึงและตัดขับเคลื่อนด้วยเซอร์โว

ขับเคลื่อนด้วยมอเตอร์เซอร์โวความแม่นยำสูงเพื่อให้มั่นใจในความแม่นยำในการตัดที่สูงมาก

- ระบบเซอร์โว: การเชื่อมโยงความเร็วแบบซิงโครนัสกับเครื่องอัดรีด ความเร็วในการดึง 1-15 ม./นาที ปรับได้แบบไม่มีขั้นบันได

- ความแม่นยำในการตัด: การควบคุมแบบวงปิดพร้อมการวางตำแหน่งด้วยแสง ข้อผิดพลาดของความยาว ≤±0.1 มม.

- เครื่องมือตัด: ใบมีดคาร์ไบด์ ให้การตัดที่เรียบโดยไม่มีเสี้ยนหรือการเสียรูป

- การควบคุม: การทำงานด้วยหน้าจอสัมผัส รองรับการตั้งค่าความยาว การนับการผลิต และการหยุดอัตโนมัติ

4. ระบบควบคุมอัตโนมัติ

สายการผลิตทั้งหมดใช้การควบคุมแบบรวมศูนย์ด้วย PLC และหน้าจอสัมผัส:

- การตรวจสอบอุณหภูมิแบบเรียลไทม์และการปรับอัตโนมัติสำหรับเครื่องอัดรีด แม่พิมพ์ และถังน้ำ

​

- การควบคุมความเร็วในการอัดรีด ความเร็วในการดึง และความเร็วในการตัดแบบซิงโครนัส

​

- การแจ้งเตือนอัตโนมัติสำหรับข้อผิดพลาด เช่น วัสดุขาดเกิน กำลังเกิน อุณหภูมิเกิน และการอุดตันของแม่พิมพ์

​

- การจัดเก็บชุดพารามิเตอร์การผลิตหลายชุดสำหรับการเปลี่ยนผลิตภัณฑ์อย่างรวดเร็ว

5. กระบวนการผลิตที่สมบูรณ์

1. การเตรียมวัตถุดิบ: เม็ดพลาสติก PP ผสมกับมาสเตอร์แบทช์สี อบแห้ง และป้อนเข้าเครื่องอัดรีดโดยอัตโนมัติ

​

2. การหลอมและการอัดรีด: วัสดุ PP ถูกหลอมและพลาสติกในเครื่องอัดรีด

​

3. การอัดรีดขึ้นรูป: หลอมเหลวถูกอัดรีดผ่านแม่พิมพ์เพื่อสร้างพาร์ริสันแกนปากกาต่อเนื่อง

​

4. การหล่อเย็นและการขึ้นรูป: พาร์ริสันถูกหล่อเย็นและยึดในถังน้ำหล่อเย็นไฟฟ้า 3 มิติ

​

5. การดึง: แกนปากกาที่เย็นแล้วถูกดึงอย่างเสถียรโดยเครื่องดึงเซอร์โว

​

6. การตัดความแม่นยำ: แกนปากกาถูกตัดให้ได้ความยาวที่กำหนดอย่างแม่นยำ

​

7. การรวบรวมและตกแต่ง: ผลิตภัณฑ์สำเร็จรูปถูกรวบรวมเพื่อทำการเจียร การพิมพ์ และการประกอบในภายหลัง

6. ข้อดี

- ความสามารถในการปรับตัวสูงต่อเม็ดพลาสติก PP รองรับการผลิตสีเดียวและหลายสี

​

- ความแม่นยำสูง: ข้อผิดพลาดในการตัด ≤±0.1 มม. อัตราการผ่านของผลิตภัณฑ์สำเร็จรูป ≥99%

​

- ประสิทธิภาพสูง: กำลังการผลิต 30,000-50,000 ชิ้นต่อ 8 ชั่วโมง

​

- ประสิทธิภาพอุปกรณ์ที่เสถียร อัตราความล้มเหลวต่ำ ใช้งานและบำรุงรักษาง่าย

​

- ประหยัดพลังงานและเป็นมิตรต่อสิ่งแวดล้อมด้วยน้ำหล่อเย็นรีไซเคิล

7. ข้อกำหนดที่ใช้ได้

- เส้นผ่านศูนย์กลางแกนปากกา: 6-12 มม. (ปรับแต่งได้)

​

- ความยาวแกนปากกา: 80-150 มม. (ปรับได้)

​

- ประเภท: แกนปากกาแบบกลวง, แกนปากกาแบบตัน

​

- สี: ร่วมอัดรีดสีเดียว, สองสี, สามสี

​

- การใช้งาน: ปากกาเจล, ปากกาลูกลื่น, ปากกาสีน้ำ, ปากกามาร์กเกอร์ ฯลฯ

8. ขอบเขตการใช้งาน

สายการผลิตนี้เหมาะสำหรับผู้ผลิตเครื่องเขียนและโรงงานแปรรูปพลาสติกสำหรับการผลิตแบรนด์และการแปรรูป OEM รองรับทั้งการผลิตหลายสเปคแบบชุดเล็กและการผลิตต่อเนื่องขนาดใหญ่ และสามารถนำไปใช้อย่างแพร่หลายในกลุ่มเครื่องเขียนระดับไฮเอนด์ เครื่องเขียนนักเรียน และเครื่องเขียนสำนักงาน
