เครื่องทําแผ่นกระเป๋าเดินทางเบา

เครื่องจักรผลิตแผ่นรังผึ้งแบบหลายผนัง

วัตถุดิบที่ใช้ได้: PP, PC, ABS (มีทั้งวัสดุใหม่, วัสดุรีไซเคิล, วัสดุผสม และวัสดุที่ปรับปรุงแล้ว)

การใช้งานผลิตภัณฑ์:

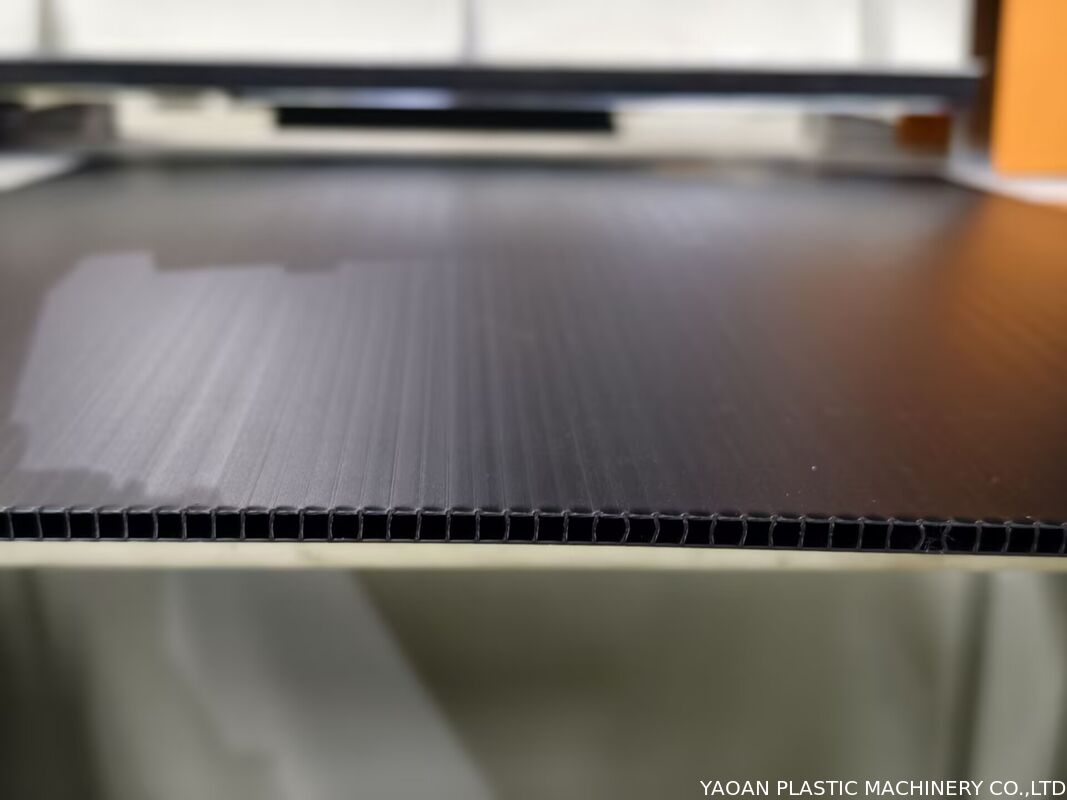

ใช้กันอย่างแพร่หลายในอุตสาหกรรมบรรจุภัณฑ์, โลจิสติกส์, การก่อสร้าง, การโฆษณา, แผ่นรองอิเล็กทรอนิกส์, ฉากกั้นอุตสาหกรรม และแผ่นบุภายในกระเป๋าเดินทาง โดยเฉพาะอย่างยิ่งสำหรับวัสดุรองรับอุตสาหกรรมกระเป๋าเดินทาง แผ่นรังผึ้ง PP/PC/ABS ที่ผลิตจากสายการผลิตนี้มีน้ำหนักเบาเป็นพิเศษ, การดูดซับแรงกระแทกที่ดีเยี่ยม, ทนทานต่อแรงกด, มีความเหนียวสูง และมีความยืดหยุ่นดี เป็นวัสดุแกนกลางระดับมืออาชีพสำหรับอุปกรณ์เสริมภายในกระเป๋าเดินทางทุกประเภท รวมถึงแผ่นบุภายในกระเป๋าเดินทางแบบแข็ง, แผ่นรองรับภายในกระเป๋าเดินทาง, แผ่นบัฟเฟอร์สำหรับกระเป๋าเครื่องสำอาง, แผ่นรองกันกระแทกสำหรับกล่องเครื่องมือ และแผ่นบุขึ้นรูปกระเป๋าเดินทาง แผ่นเหล่านี้สามารถรองรับรูปทรงของกระเป๋าเดินทางได้อย่างมีประสิทธิภาพ, ทนทานต่อแรงกดทับและความเสียหายจากการกระแทก, ลดน้ำหนักโดยรวมของกระเป๋าเดินทาง และแก้ไขปัญหาการเสียรูปง่ายและการทนทานต่อแรงกระแทกต่ำของวัสดุบุภายในกระเป๋าเดินทางแบบดั้งเดิม

1. ส่วนประกอบของสายการผลิตและการทำงาน

1.1 ระบบป้อนวัสดุอัตโนมัติแบบสุญญากาศ

ประกอบด้วยเครื่องเป่าสุญญากาศ, ถังเก็บวัสดุ, ท่อลำเลียง, เซ็นเซอร์วัดระดับวัสดุ และอุปกรณ์กรองฝุ่น สามารถป้อนวัตถุดิบ PP, PC และ ABS แบบอัตโนมัติเต็มรูปแบบตามปริมาณที่กำหนด ระบบจะเริ่มและหยุดทำงานโดยอัตโนมัติตามระดับวัสดุ หลีกเลี่ยงการแตกหักของวัสดุและการอุดตันของวัสดุได้อย่างมีประสิทธิภาพ รองรับการลำเลียงวัสดุผสม เช่น มาสเตอร์แบทช์, แคลเซียมคาร์บอเนต และสารเติมแต่งอื่นๆ ด้วยการป้อนที่เสถียรและมลพิษทางฝุ่นต่ำ ระบบทั้งหมดจะทำงานร่วมกับเครื่องอัดรีดหลักเพื่อให้การผลิตเป็นไปอย่างต่อเนื่อง

1.2 เครื่องอัดรีดสกรูเดี่ยว SJ90 (เครื่องหลัก)

ใช้สกรูขนาดเส้นผ่านศูนย์กลาง Φ90 มม. พร้อมอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง 36:1 สกรูและกระบอกสูบทำจากเหล็กอัลลอยด์ 38CrMoAlA พร้อมการอบชุบไนไตรดิ้งทั้งชิ้น มีความแข็งสูง, ทนทานต่อการสึกหรอ และทนทานต่อการกัดกร่อน โครงสร้างการระบายอากาศแบบแบ่งส่วนช่วยขจัดความชื้นและสิ่งเจือปนที่ระเหยง่ายในวัสดุ PP, PC และ ABS ขจัดข้อบกพร่องของฟองอากาศและการยุบตัวของแผ่นรังผึ้ง

ติดตั้งมอเตอร์หลักแบบควบคุมความถี่ 75kW และชุดลดเกียร์แบบฟันแข็งสำหรับงานหนัก ให้กำลังขับที่เสถียรและประหยัดพลังงาน ระบบควบคุมอุณหภูมิ PID แบบหลายส่วนที่แม่นยำ เหมาะสำหรับข้อกำหนดอุณหภูมิการขึ้นรูปของวัตถุดิบที่แตกต่างกัน: 190-230°C สำหรับ PP, 210-250°C สำหรับ ABS, 240-285°C สำหรับ PC ด้วยความแม่นยำในการควบคุมอุณหภูมิภายใน ±1°C

จับคู่กับเครื่องเปลี่ยนหน้าจอแบบไม่หยุดทำงานด้วยระบบไฮดรอลิกและปั๊มวัดปริมาณการหลอม เครื่องเปลี่ยนหน้าจอช่วยให้เปลี่ยนหน้าจอได้อย่างรวดเร็วโดยไม่ต้องหยุดเครื่องเพื่อกรองสิ่งเจือปนในวัสดุรีไซเคิล ปั๊มหลอมช่วยให้แรงดันการอัดรีดคงที่, รับประกันการจ่ายวัสดุหลอม PP, PC และ ABS อย่างสม่ำเสมอ และรับประกันความหนาผนังของซี่โครงรังผึ้งที่สม่ำเสมอ

ติดตั้งหัวดายรังผึ้งอเนกประสงค์แบบพิเศษ ช่องทางการไหลภายในที่ได้รับการปรับปรุงให้เหมาะสมกับวัสดุหลอม PP ที่มีความหนืดต่ำ, ABS ที่มีความหนืดปานกลาง และ PC ที่มีความหนืดสูง โครงสร้างรังผึ้งสี่เหลี่ยมสามารถขึ้นรูปได้อย่างเสถียรโดยการปรับพารามิเตอร์กระบวนการอย่างละเอียด และสามารถสลับข้อมูลจำเพาะของรังผึ้งที่แตกต่างกันได้อย่างรวดเร็ว

1.3 โต๊ะปรับเทียบสุญญากาศระบายความเย็นขนาด 3000 มม.

ความยาวรวมของการระบายความเย็นและการขึ้นรูปที่มีประสิทธิภาพคือ 3 เมตร พร้อมโครงเหล็กคาร์บอนพ่นสีและแท่นขึ้นรูปสแตนเลส ออกแบบด้วยห้องสุญญากาศแบบแบ่งส่วนอิสระและระบบระบายความร้อนด้วยน้ำหมุนเวียนแบบปิด หลังจากที่แผ่นรังผึ้งอุณหภูมิสูงถูกอัดรีดออกจากหัวดาย จะถูกดูดติดกับพื้นผิวขึ้นรูปด้วยแรงดันสุญญากาศ และได้รับการระบายความร้อนและขึ้นรูปอย่างรวดเร็วและสม่ำเสมอด้วยน้ำหมุนเวียน

ระดับสุญญากาศและการไหลเวียนของน้ำสามารถปรับแยกส่วนได้อย่างอิสระ ซึ่งช่วยแก้ไขปัญหาการบิดงอของแผ่น, การยุบตัวของซี่โครง และความเรียบที่ไม่สม่ำเสมอในระหว่างกระบวนการขึ้นรูปของวัสดุผสม PP, PC และ ABS ได้อย่างสมบูรณ์แบบ รับประกันว่าโพรงรังผึ้งจะเต็ม, เป็นระเบียบ และมีขนาดคงที่

1.4 เครื่องดึงลากขนาด 1500 มม.

ความยาวการจับยึดและการดึงที่มีประสิทธิภาพคือ 1.5 เมตร ใช้โครงสร้างการจับยึดด้วยลูกกลิ้งยางแบบแถวคู่บนและล่าง รางยางแบบกว้างที่ทนทานต่อการสึกหรอช่วยให้แรงกดสม่ำเสมอบนพื้นผิวแผ่นโดยไม่ทำให้โครงสร้างรังผึ้งเสียหายหรือเป็นรอย ติดตั้งระบบควบคุมความเร็วแบบควบคุมความถี่อิสระ ความเร็วในการทำงานจะเชื่อมโยงและซิงโครไนซ์กับเครื่องอัดรีดหลักและเครื่องตัด

ช่องว่างระหว่างรางบนและล่างสามารถปรับได้ด้วยระบบไฟฟ้า เหมาะสำหรับการผลิตแผ่นรังผึ้งที่มีความหนาต่างกัน ให้แรงดึงที่เสถียรและคงที่ เพื่อให้มั่นใจว่าความหนาของแผ่นสม่ำเสมอและอัตราความเร็วของสายการผลิตคงที่ หลีกเลี่ยงการยืดและการเสียรูปของแผ่น

1.5 เครื่องตัดแบบเลื่อย

ใช้เทคโนโลยีการตัดแบบติดตามความเร็วสูง ทำให้สามารถตัดแบบบินออนไลน์ได้โดยไม่ต้องหยุด ติดตั้งใบมีดตัดขอบด้านข้างเพื่อกำจัดครีบที่ขอบทั้งสองด้านของแผ่นโดยอัตโนมัติ ความยาวในการตัดถูกตั้งค่าอย่างชาญฉลาดโดย PLC ด้วยความแม่นยำในการตัดข้อผิดพลาดภายใน ±1 มม.

สามารถรองรับข้อกำหนดการตัดแผ่นรังผึ้ง PP, PC, ABS ที่มีความหนาและความกว้างต่างกันได้ ส่วนตัดจะเรียบและไม่มีครีบ ติดตั้งชั้นวางแผ่นสำเร็จรูปที่เรียบง่าย แผ่นสำเร็จรูปสามารถเลื่อนลงและวางซ้อนกันโดยอัตโนมัติเพื่อความสะดวกในการจัดเก็บ

2. พารามิเตอร์ทางเทคนิคโดยรวม

• วัสดุที่ใช้ได้: PP, PC, ABS (วัสดุใหม่/รีไซเคิล/ผสม/ปรับปรุง)
• รุ่นเครื่องอัดรีดหลัก: SJ90, L/D=28:1
• กำลังมอเตอร์หลัก: 55kW (ควบคุมความถี่)
• กำลังการผลิต: 80-150 กก./ชม.
• ข้อมูลจำเพาะโต๊ะระบายความเย็น: โต๊ะปรับเทียบระบายความร้อนด้วยน้ำสุญญากาศขนาด 3000 มม.
• ข้อมูลจำเพาะเครื่องดึงลาก: เครื่องดึงลากขนาด 1500 มม.
• ความแม่นยำในการตัด: ±1 มม.
• ช่วงความหนาผลิตภัณฑ์: 2-12 มม.
• ระบบควบคุม: การควบคุมการเชื่อมโยงแบบรวมศูนย์ PLC ทั้งสายการผลิต, เริ่มและหยุดด้วยปุ่มเดียว

3. ข้อได้เปรียบของอุปกรณ์หลัก

• ความเข้ากันได้กับวัสดุหลายชนิด: สายการผลิตเดียวรองรับการผลิตแผ่นรังผึ้ง PP, PC และ ABS ด้วยการใช้งานที่หลากหลายและการใช้อุปกรณ์ที่คุ้มค่า
• คุณภาพการขึ้นรูปที่เสถียร: การออกแบบสกรูและช่องทางการไหลของดายที่ได้รับการปรับปรุงให้เหมาะสม ร่วมกับระบบปรับเทียบสุญญากาศและการดึงลากแบบซิงโครไนซ์ รับประกันพื้นผิวแผ่นที่เรียบและโครงสร้างรังผึ้งที่เป็นระเบียบ
• ระบบอัตโนมัติสูง: การป้อนอัตโนมัติ, การอัดรีดแรงดันคงที่, การดึงลากแบบซิงโครไนซ์ และการตัดตามความยาวที่แม่นยำ ทำให้การผลิตต่อเนื่องและไร้คนขับอย่างมีประสิทธิภาพ
• คุ้มค่า: รองรับวัสดุรีไซเคิลและการผลิตที่มีสารเติมแต่งสูง ช่วยลดต้นทุนการผลิตได้อย่างมีประสิทธิภาพ; การออกแบบประหยัดพลังงานด้วยระบบควบคุมความถี่ช่วยลดการใช้พลังงาน

4. อุปกรณ์เสริม (เลือกได้)

• ชุดทำความเย็นอุตสาหกรรมอิสระ
• เครื่องวางซ้อนอัตโนมัติ
• ระบบอบแห้งวัสดุ (พิเศษสำหรับวัสดุ PC)

การเลือก YAOAN หมายถึงคุณค่าที่มากกว่าตัวอุปกรณ์เอง

ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ: สายการผลิตทั้งหมดมีระบบอัตโนมัติสูง ไม่ต้องใช้แรงงานคนตั้งแต่การอบแห้งจนถึงการตัด สามารถทำงานต่อเนื่องและเสถียรตลอด 24 ชั่วโมงทุกวัน เพิ่มผลผลิตต่อเครื่องมากกว่า 20% เมื่อเทียบกับอุปกรณ์แบบดั้งเดิม✅ การรับประกันคุณภาพ
ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ✅ การปรับแต่งที่ยืดหยุ่น: สามารถผลิตท่อทรงกลมและโคมไฟรูปทรงพิเศษ หรือท่อลายทางที่มีเส้นผ่านศูนย์กลางตั้งแต่ Φ20 มม. ถึง Φ300 มม. และความหนาตั้งแต่ 0.5 มม. ถึง 5 มม. ตอบสนองความต้องการที่หลากหลายในอุตสาหกรรมแสงสว่าง, ยานยนต์, วัสดุก่อสร้าง และสาขาอื่นๆ
ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ: เราให้การสนับสนุนที่ครอบคลุมตั้งแต่การติดตั้งและทดสอบการใช้งานเครื่องจักร, การฝึกอบรมผู้ปฏิบัติงาน ไปจนถึงการสนับสนุนสูตรกระบวนการ ทีมงานหลังการขายที่มีประสบการณ์พร้อมให้บริการตลอด 24 ชั่วโมงทุกวัน ทำให้คุณอุ่นใจตั้งแต่การเลือกใช้วัตถุดิบคุณภาพสูงไปจนถึงโคมไฟที่ประณีต สายการผลิตโคมไฟ PC ของ YAOAN ช่วยเสริมศักยภาพผลิตภัณฑ์ของคุณให้ส่องสว่างในงานที่หลากหลายด้วย
ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ.เลือก YAOAN, เลือกความเป็นมืออาชีพและความไว้วางใจ!
การบรรจุและการจัดส่งการบรรจุฟิล์มพลาสติก + ฟิล์มยืด + กล่องไม้ + สารดูดความชื้น
การจัดส่ง

ประมาณ 120 วัน (ชิ้นส่วนใหม่ทั้งหมด)

ค. จัดให้มีการทดลองผลิตเพื่อเป็นข้อมูลอ้างอิง;

4. การควบคุมต้นทุน: เราพยายามอย่างดีที่สุดเพื่อลดต้นทุนการผลิตด้วยการปรับปรุงการจัดการภายในของเรา เพื่อให้แน่ใจว่าผลิตภัณฑ์ของเรามีการแข่งขันเพียงพอในตลาด และเพื่อให้ได้อัตราส่วนประสิทธิภาพต่อราคาที่สูงขึ้นของผลิตภัณฑ์ของเรา
คำถามที่พบบ่อย

Q1: การรับประกันเครื่องจักรคืออะไร?

A1: ระยะเวลาการรับประกันเครื่องจักรของเราคือ 12 เดือนหลังจากเครื่องจักรได้รับการติดตั้งอย่างดีในโรงงานของผู้ซื้อ;

Q2: คุณใช้บรรจุภัณฑ์แบบใดสำหรับเครื่องจักร?

A2: ทาสีเครื่องจักรด้วยน้ำมันป้องกันการกัดกร่อน จากนั้นคลุมด้วยฟิล์มพลาสติก และบรรจุลงในกล่องไม้ หรือยึดติดกับแท่นไม้ตามความต้องการของลูกค้า หรือจะโหลดลงในตู้คอนเทนเนอร์พร้อมบรรจุฟิล์ม หลังจากยึดเครื่องจักรทั้งหมดแล้ว เราจะใช้สารดูดความชื้นเพื่อให้ภายในตู้คอนเทนเนอร์แห้ง
Q3: คุณมีคู่มือการใช้งานเพื่อแนะนำเราหรือไม่ หากฉันซื้อเครื่องจักร?
A3: ใช่ เรามีคู่มือผู้ใช้โดยละเอียดเพื่อใช้อ้างอิง โปรดอ่านอย่างละเอียดเพื่อเป็นแนวทาง หากยังมีปัญหาที่ไม่สามารถแก้ไขได้ โปรดติดต่อเรา เราพร้อมช่วยเหลือคุณตลอดเวลา

Q4: บริการของคุณสำหรับลูกค้าต่างประเทศคืออะไร?
A4: เราให้บริการต่างประเทศที่สมบูรณ์แบบ เราจะส่งวิศวกรไปต่างประเทศเพื่อติดตั้งเครื่องจักร, ทดสอบการใช้งาน และแนะนำการผลิตทดลอง รวมถึงการฝึกอบรมพนักงานของผู้ซื้อ และเราพร้อมให้การสนับสนุนทางเทคนิคตลอดเวลา
