สายการผลิตกระดาษพัฟเฟอร์กรอบเครื่องสําอาง

เครื่องจักรผลิตแผ่นรังผึ้งแบบหลายผนัง

วัตถุดิบที่ใช้ได้: PP, PC, ABS (มีทั้งวัสดุใหม่, วัสดุรีไซเคิล, วัสดุผสม และวัสดุปรับปรุง)

การใช้งานผลิตภัณฑ์:

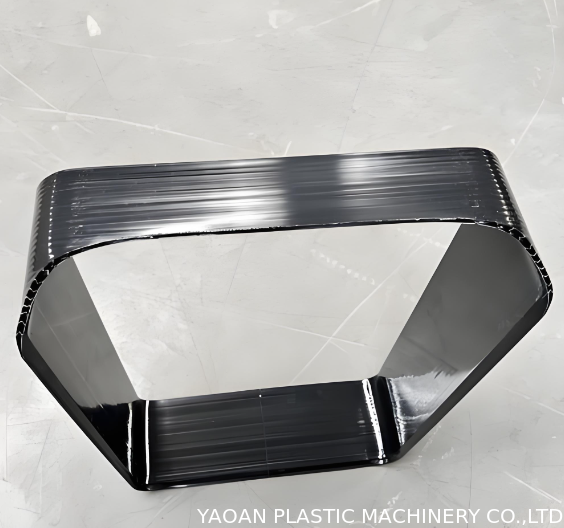

ใช้กันอย่างแพร่หลายในอุตสาหกรรมบรรจุภัณฑ์, โลจิสติกส์, การก่อสร้าง, การโฆษณา, แผ่นรองอิเล็กทรอนิกส์, ฉากกั้นอุตสาหกรรม และแผ่นบุภายในกระเป๋าเดินทาง โดยเฉพาะอย่างยิ่งสำหรับวัสดุรองรับอุตสาหกรรมกระเป๋าเดินทาง แผ่นรังผึ้ง PP/PC/ABS ที่ผลิตจากสายการผลิตนี้มีน้ำหนักเบาเป็นพิเศษ, การดูดซับแรงกระแทกที่ดีเยี่ยม, ทนแรงกด, มีความเหนียวสูง และมีความยืดหยุ่นดี เป็นวัสดุแกนกลางระดับมืออาชีพสำหรับอุปกรณ์เสริมภายในกระเป๋าเดินทางทุกประเภท รวมถึงแผ่นบุภายในกระเป๋าเดินทางแบบแข็ง, แผ่นรองรับภายในกระเป๋าเดินทาง, แผ่นบัฟเฟอร์ภายในกระเป๋าเครื่องสำอาง, แผ่นรองกันกระแทกภายในกล่องเครื่องมือ และแผ่นบุขึ้นรูปกระเป๋าเดินทาง แผ่นเหล่านี้สามารถรองรับรูปทรงของกระเป๋าเดินทางได้อย่างมีประสิทธิภาพ, ทนทานต่อการกดทับและความเสียหายจากการกระแทก, ลดน้ำหนักโดยรวมของกระเป๋าเดินทาง และแก้ไขปัญหาการเสียรูปง่ายและการทนแรงกระแทกต่ำของวัสดุบุภายในกระเป๋าเดินทางแบบดั้งเดิม

1. ส่วนประกอบของสายการผลิตและหลักการทำงาน

1.1 ระบบป้อนวัสดุอัตโนมัติแบบสุญญากาศ

ประกอบด้วยเครื่องเป่าสุญญากาศ, ถังเก็บวัสดุ, ท่อลำเลียง, เซ็นเซอร์วัดระดับวัสดุ และอุปกรณ์กรองฝุ่น สามารถป้อนวัตถุดิบ PP, PC และ ABS แบบอัตโนมัติและปริมาณคงที่ ระบบจะเริ่มและหยุดทำงานโดยอัตโนมัติตามระดับวัสดุ ป้องกันการแตกหักของวัสดุและการสะสมเป็นก้อนได้อย่างมีประสิทธิภาพ รองรับการลำเลียงวัสดุผสม เช่น มาสเตอร์แบทช์, แคลเซียมคาร์บอเนต และสารเติมแต่งต่างๆ ด้วยการป้อนที่เสถียรและมลพิษทางฝุ่นต่ำ ระบบทั้งหมดจะทำงานร่วมกับเครื่องอัดรีดหลักเพื่อให้การผลิตเป็นไปอย่างต่อเนื่อง

1.2 เครื่องอัดรีดสกรูเดี่ยว SJ90 (เครื่องหลัก)

ใช้สกรูเส้นผ่านศูนย์กลาง Φ90 มม. อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง 36:1 สกรูและกระบอกสูบทำจากเหล็กอัลลอย 38CrMoAlA ผ่านการอบชุบไนไตรดิ้งทั้งชิ้น มีความแข็งสูง, ทนต่อการสึกหรอ และทนต่อการกัดกร่อน โครงสร้างการระบายอากาศแบบแบ่งส่วนช่วยขจัดความชื้นและสิ่งเจือปนที่ระเหยง่ายในวัสดุ PP, PC และ ABS ขจัดข้อบกพร่องของฟองอากาศและการยุบตัวของแผ่นรังผึ้ง

ติดตั้งมอเตอร์หลักแบบอินเวอร์เตอร์ 75kW และชุดลดเกียร์แบบฟันแข็งสำหรับงานหนัก ให้กำลังขับที่เสถียรและประหยัดพลังงาน ระบบควบคุมอุณหภูมิ PID แบบหลายส่วนที่แม่นยำ เหมาะสำหรับข้อกำหนดอุณหภูมิการขึ้นรูปของวัตถุดิบที่แตกต่างกัน: 190-230°C สำหรับ PP, 210-250°C สำหรับ ABS, 240-285°C สำหรับ PC ด้วยความแม่นยำในการควบคุมอุณหภูมิภายใน ±1°C

จับคู่กับเครื่องเปลี่ยนหน้าจอแบบไม่หยุดทำงานด้วยระบบไฮดรอลิกและปั๊มวัดปริมาณการหลอม เครื่องเปลี่ยนหน้าจอช่วยให้เปลี่ยนหน้าจอได้อย่างรวดเร็วโดยไม่ต้องหยุดเครื่องเพื่อกรองสิ่งเจือปนในวัสดุรีไซเคิล ปั๊มหลอมช่วยรักษาแรงดันการอัดรีดให้คงที่, รับประกันการจ่ายวัสดุหลอม PP, PC และ ABS อย่างสม่ำเสมอ และรับประกันความหนาผนังของซี่รังผึ้งที่สม่ำเสมอ

ติดตั้งหัวดายรังผึ้งอเนกประสงค์แบบพิเศษ ช่องทางการไหลภายในที่ได้รับการปรับปรุงให้เหมาะสมกับวัสดุหลอม PP ที่มีความหนืดต่ำ, ABS ที่มีความหนืดปานกลาง และ PC ที่มีความหนืดสูง โครงสร้างรังผึ้งสี่เหลี่ยมสามารถขึ้นรูปได้อย่างเสถียรโดยการปรับพารามิเตอร์กระบวนการอย่างละเอียด และสามารถสลับสเปคของรังผึ้งที่แตกต่างกันได้อย่างรวดเร็ว

1.3 โต๊ะปรับเทียบสุญญากาศระบายความร้อนขนาด 3000 มม.

ความยาวรวมของการระบายความร้อนและการขึ้นรูปที่มีประสิทธิภาพคือ 3 เมตร พร้อมโครงเหล็กคาร์บอนพ่นสีและแท่นขึ้นรูปสแตนเลส ออกแบบด้วยห้องสุญญากาศแบบแบ่งส่วนอิสระและระบบระบายความร้อนด้วยน้ำหมุนเวียนแบบปิด หลังจากที่แผ่นรังผึ้งอุณหภูมิสูงถูกอัดรีดออกจากหัวดาย จะถูกดูดติดกับพื้นผิวขึ้นรูปด้วยแรงดันสุญญากาศ และจะถูกระบายความร้อนและขึ้นรูปอย่างรวดเร็วและสม่ำเสมอด้วยน้ำหมุนเวียน

สามารถปรับระดับสุญญากาศและการไหลเวียนของน้ำได้อย่างอิสระเป็นส่วนๆ ซึ่งช่วยแก้ไขปัญหาการบิดงอของแผ่น, การยุบตัวของซี่รังผึ้ง และความเรียบที่ไม่สม่ำเสมอในระหว่างกระบวนการขึ้นรูปของวัสดุหลายชนิด เช่น PP, PC และ ABS ได้อย่างสมบูรณ์แบบ ช่วยให้โพรงรังผึ้งเต็ม, เป็นระเบียบ และมีขนาดคงที่

1.4 เครื่องดึง 1500 มม.

ความยาวการจับยึดและการดึงที่มีประสิทธิภาพคือ 1.5 เมตร ใช้โครงสร้างการจับยึดแบบลูกกลิ้งยางสองแถวบนและล่าง รางยางแบบกว้างที่ทนต่อการสึกหรอช่วยให้แรงกดบนพื้นผิวแผ่นสม่ำเสมอ โดยไม่ทำให้โครงสร้างรังผึ้งเสียหายหรือเป็นรอย ติดตั้งระบบควบคุมความเร็วแบบอินเวอร์เตอร์อิสระ ความเร็วในการทำงานจะเชื่อมโยงและซิงโครไนซ์กับเครื่องอัดรีดหลักและเครื่องตัด

ช่องว่างระหว่างรางบนและล่างสามารถปรับได้ด้วยระบบไฟฟ้า เหมาะสำหรับการผลิตแผ่นรังผึ้งที่มีความหนาต่างกัน ให้แรงดึงที่เสถียรและคงที่ เพื่อให้มั่นใจว่าความหนาของแผ่นสม่ำเสมอและอัตราความเร็วของสายการผลิตคงที่ หลีกเลี่ยงการยืดและการเสียรูปของแผ่น

1.5 เครื่องตัดแบบเลื่อย

ใช้เทคโนโลยีการตัดแบบติดตามความเร็วสูง ทำให้สามารถตัดแบบบินได้ต่อเนื่องขณะทำงาน ติดตั้งใบมีดตัดขอบด้านข้างเพื่อกำจัดเสี้ยนที่ขอบทั้งสองด้านของแผ่นโดยอัตโนมัติ ความยาวในการตัดถูกตั้งค่าอย่างชาญฉลาดโดย PLC ด้วยความแม่นยำในการตัดข้อผิดพลาดภายใน ±1 มม.

สามารถรองรับข้อกำหนดการตัดแผ่นรังผึ้ง PP, PC, ABS ที่มีความหนาและความกว้างต่างกัน ส่วนตัดจะเรียบและไม่มีเสี้ยน ติดตั้งชั้นวางแผ่นสำเร็จรูปที่เรียบง่าย แผ่นสำเร็จรูปสามารถเลื่อนลงและวางซ้อนกันได้โดยอัตโนมัติเพื่อความสะดวกในการจัดเก็บ

2. พารามิเตอร์ทางเทคนิคโดยรวม

• วัสดุที่ใช้ได้: PP, PC, ABS (วัสดุใหม่/รีไซเคิล/ผสม/ปรับปรุง)
• รุ่นเครื่องอัดรีดหลัก: SJ90, L/D=28:1
• กำลังมอเตอร์หลัก: 55kW (ควบคุมด้วยอินเวอร์เตอร์)
• กำลังการผลิต: 80-150 กก./ชม.
• ข้อมูลจำเพาะโต๊ะระบายความร้อน: โต๊ะปรับเทียบระบายความร้อนด้วยน้ำสุญญากาศขนาด 3000 มม.
• ข้อมูลจำเพาะเครื่องดึง: เครื่องดึงขนาด 1500 มม.
• ความแม่นยำในการตัด: ±1 มม.
• ช่วงความหนาผลิตภัณฑ์: 2-12 มม.
• ระบบควบคุม: การเชื่อมโยงแบบรวมศูนย์ PLC ทั้งสายการผลิต, ปุ่มเดียวเริ่มและหยุด

3. ข้อได้เปรียบของอุปกรณ์หลัก

• ความเข้ากันได้กับวัสดุหลายชนิด: สายการผลิตเดียวรองรับการผลิตแผ่นรังผึ้ง PP, PC และ ABS ด้วยการใช้งานที่หลากหลายและการใช้อุปกรณ์ที่คุ้มค่า
• คุณภาพการขึ้นรูปที่เสถียร: การออกแบบสกรูและช่องทางการไหลของดายที่ได้รับการปรับปรุงให้เหมาะสม ร่วมกับระบบปรับเทียบสุญญากาศและการดึงแบบซิงโครไนซ์ ช่วยให้พื้นผิวแผ่นเรียบและโครงสร้างรังผึ้งเป็นระเบียบ
• ระบบอัตโนมัติสูง: การป้อนอัตโนมัติ, การอัดรีดด้วยแรงดันคงที่, การดึงแบบซิงโครไนซ์ และการตัดตามความยาวที่แม่นยำ ช่วยให้การผลิตต่อเนื่องและไม่ต้องใช้คน
• คุ้มค่า: รองรับวัสดุรีไซเคิลและการผลิตที่มีส่วนผสมสูง ช่วยลดต้นทุนการผลิตได้อย่างมีประสิทธิภาพ; การออกแบบประหยัดพลังงานด้วยอินเวอร์เตอร์ช่วยลดการใช้พลังงาน

4. อุปกรณ์เสริม (เลือกได้)

• ชุดทำความเย็นอุตสาหกรรมอิสระ
• เครื่องวางซ้อนอัตโนมัติ
• ระบบอบแห้งวัสดุ (สำหรับวัสดุ PC โดยเฉพาะ)

การเลือก YAOAN หมายถึงคุณค่าที่มากกว่าตัวอุปกรณ์เอง

ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ: สายการผลิตทั้งหมดมีระบบอัตโนมัติสูง ไม่ต้องใช้แรงงานคนตั้งแต่การอบแห้งจนถึงการตัด สามารถทำงานต่อเนื่องและเสถียรตลอด 24 ชั่วโมงทุกวัน เพิ่มผลผลิตต่อเครื่องมากกว่า 20% เมื่อเทียบกับอุปกรณ์แบบดั้งเดิม✅ การรับประกันคุณภาพ
ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ✅ การปรับแต่งที่ยืดหยุ่น: สามารถผลิตท่อทรงกลมและโคมไฟรูปทรงพิเศษ หรือท่อลายทางที่มีเส้นผ่านศูนย์กลางตั้งแต่ 20 มม. ถึง 300 มม. และความหนาตั้งแต่ 0.5 มม. ถึง 5 มม. ตอบสนองความต้องการที่หลากหลายในด้านแสงสว่าง, ยานยนต์, วัสดุก่อสร้าง และสาขาอื่นๆ
ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพ: เราให้การสนับสนุนที่ครอบคลุมตั้งแต่การติดตั้งและทดสอบการใช้งานเครื่องจักร, การฝึกอบรมผู้ปฏิบัติงาน ไปจนถึงการสนับสนุนสูตรกระบวนการ ทีมงานหลังการขายที่มีประสบการณ์พร้อมให้บริการตลอด 24 ชั่วโมงทุกวัน ทำให้คุณอุ่นใจตั้งแต่การเลือกใช้วัตถุดิบคุณภาพสูงไปจนถึงโคมไฟที่ประณีต สายการผลิตโคมไฟ PC ของ YAOAN ช่วยเสริมศักยภาพผลิตภัณฑ์ของคุณให้ส่องสว่างในงานที่หลากหลายด้วย
ฝีมือที่แม่นยำ, ประสิทธิภาพที่เชื่อถือได้ และผลผลิตที่มีประสิทธิภาพเลือก YAOAN, เลือกความเป็นมืออาชีพและความไว้วางใจ!การบรรจุและการจัดส่ง
การบรรจุฟิล์มพลาสติก + ฟิล์มยืด + กล่องไม้ + สารดูดความชื้นการจัดส่ง
ประมาณ 120 วัน (ชิ้นส่วนใหม่ทั้งหมด)

การขนส่ง

ระหว่างการผลิต

คำถามที่พบบ่อย
คำถามที่ 1: การรับประกันเครื่องจักรคืออะไร?

คำตอบที่ 1: ระยะเวลาการรับประกันเครื่องจักรของเราคือ 12 เดือนหลังจากเครื่องจักรได้รับการติดตั้งอย่างดีในโรงงานของผู้ซื้อ;

คำถามที่ 2: คุณใช้บรรจุภัณฑ์แบบใดสำหรับเครื่องจักร?

คำตอบที่ 2: ทาสีเครื่องจักรด้วยน้ำมันป้องกันการกัดกร่อน จากนั้นคลุมด้วยฟิล์มพลาสติก และบรรจุลงในกล่องไม้ หรือยึดติดกับแท่นไม้ตามความต้องการของลูกค้า หรือจะโหลดลงในตู้คอนเทนเนอร์พร้อมบรรจุฟิล์ม หลังจากยึดเครื่องจักรทั้งหมดแล้ว เราจะใช้สารดูดความชื้นเพื่อให้ภายในตู้คอนเทนเนอร์แห้ง

คำถามที่ 3: คุณมีคู่มือการใช้งานเพื่อแนะนำเราหากฉันซื้อเครื่องจักรหรือไม่?
คำตอบที่ 3: ใช่ เรามีคู่มือผู้ใช้โดยละเอียดเพื่อใช้อ้างอิง โปรดอ่านอย่างละเอียดเพื่อเป็นแนวทาง หากยังมีปัญหาที่ไม่สามารถแก้ไขได้ โปรดติดต่อเรา เราพร้อมช่วยเหลือคุณตลอดเวลา
คำถามที่ 4: บริการของคุณสำหรับลูกค้าต่างประเทศคืออะไร?

คำตอบที่ 4: เราให้บริการที่สมบูรณ์แบบในต่างประเทศ เราจะส่งวิศวกรไปต่างประเทศเพื่อติดตั้งและทดสอบการใช้งานเครื่องจักรและแนะนำการผลิตทดลอง และฝึกอบรมพนักงานของผู้ซื้อ และเราพร้อมให้การสนับสนุนทางเทคนิคตลอดเวลา
